Produttori di pompe centrifughe in acciaio inossidabile NH, fabbrica

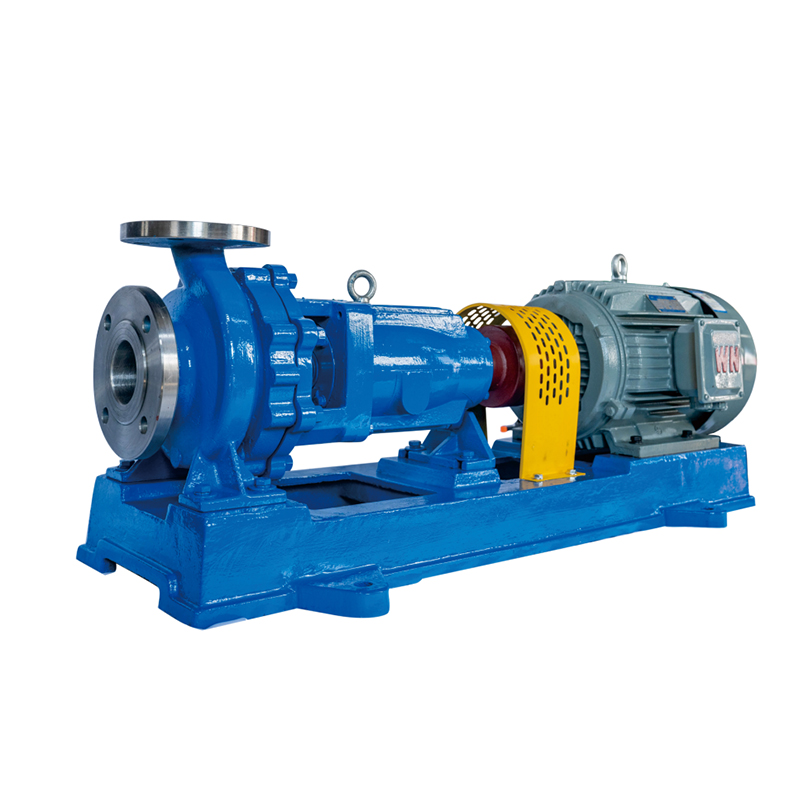

Pompa centrifuga NH in acciaio inox

Ottieni un preventivo

Campo di applicazione
Medicina biologica, petrolchimica, mineraria, metallurgia, stampa e tintura tessile, elettricità, alimentare, fabbricazione della carta. galvanica, trattamento delle acque reflue, canna fumaria
trattamento del gas, nuova energia, nuovi materiali e altre industrie.

Utilizzo della pompa
Adatto al trasporto di particelle solide pulite o contenenti fibre, a bassa temperatura o ad alta temperatura, neutro o. liquido corrosivo. Varie temperature e concentrazioni della soluzione alcalina, varie soluzioni saline, tutti i tipi di petrolio liquido e prodotti chimici, composti organici e
altri materiali e prodotti corrosivi.

Istruzioni per la progettazione
La pompa per processi chimici della serie NH è l'ultima pompa sostituita dalla serie IH. I parametri prestazionali e il disegno di installazione sono gli stessi della serie IH. La sua pompa ha eseguito lo standard GB/T5662 < The Marks. Prestazioni e specifiche della pompa centrifuga ad aspirazione assiale con direzione assiale (16 bar)> .con elevata intercambiabilità per la pompa di ricambio generale. Cinque categorie di specifiche della pompa possono coprire le pompe con specifiche della serie completa.
Può essere scelta la baderna o la tenuta meccanica a seconda della richiesta del cliente. Le tenute meccaniche possono scegliere una faccia singola (estremità), doppia faccia (estremità), faccia bilanciata, e o faccia sbilanciata. La girante può essere progettata di tipo aperto o semiaperto. Può trasferire determinate fibre o particelle liquide. Lo è
generalmente una pompa centrifuga chimica standard nei campi della chimica fine.

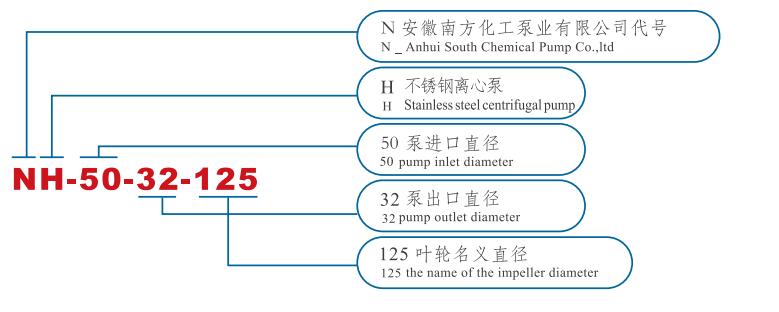

Modello n	Portata (m³/h)	Testa della pompa (m)	NPSH _r (m)	Efficienza (%)	Potenza motore (KW)	Velocità girante (giri/min)	Diametro (millimetro)
							Ingresso	presa
NH40-25-125	4	22	2	40	1.5	2900	40	25
	6	20
	8	18.5
	2	5.5	2	34	0.55	1450
	3	5
	4	4.5
NH40-25-160	4	34	2	30	2.2	2900	40	25
	6	32
	8	28
	2	9	2	27	0.55	1450
	3	8
	4	7
NH40-25-200	4	52	2	26	4	2900	40	25
	6	50
	8	48
	2	13.5	2	20	0.75	1450
	3	12.5
	4	12
NH50-32-125	10	22	3	52	2.2	2900	50	32
	12.5	20
	15	18.5
	5	5.5	3	45	0.55	1450
	6.3	5
	8	4.6
NH50-32-160	10	33	3.5	38	4	2900	50	32
	12.5	32
	15	28
	5	8.6	3.5	35	0.55	1450
	6.3	8
	8	7
NH50-32-200	10	52	3.5	38	7.5	2900	50	32
	12.5	50
	15	48
	5	13	3.5	33	1.1	1450
	6.3	12.5
	8	12
NH50-32-250	10	82	3.5	38	11	2900	50	32
	12.5	80
	15	75
	5	20.5	3.5	33	1.5	1450
	6.3	20
	8	19.5
NH65-50-125	15	22	3.5	51	3	2900	65	50
	25	20
	30	18.5
	7.5	5.5	3.5	48	0.55	1450
	12.5	5
	15	4.5
NH65-50-160	15	33	3.5	56	5.5	2900	65	50
	25	32
	30	28
	7.5	8.6	3.5	50	1.1	1450
	12.5	8
	15	7
NH65-40-200	15	52	3.5	52	11	2900	65	40
	25	50
	30	48
	7.5	13	3.5	46	1.5	1450
	12.5	12.5
	15	12
NH65-40-250	15	82	3.5	36	18.5	2900	65	40
	25	80
	30	78
	7.5	20.5	3.5	32	3	1450
	12.5	20
	15	19.5
NH65-40-315	15	127	3.5	38	30	2900	65	40
	25	125
	30	123
	7.5	33	3.5	35	5.5	1450
	12.5	32
	15	30
NH80-65-125	40	22	4	60	5.5	2900	80	65
	50	20
	60	18.5
	20	5.5	4	55	1.1	1450
	25	5
	30	4.6

Modello n	Portata (m³/h)	Testa della pompa (m)	NPSH _r (m)	Efficienza (%)	Potenza motore (KW)	Velocità girante (giri/min)	Diametro (millimetro)
Modello n	Portata (m³/h)	Testa della pompa (m)	NPSH _r (m)	Efficienza (%)	Potenza motore (KW)	Velocità girante (giri/min)	Ingresso	presa
NH80-65-160	40	33	4	62	11	2900	80	65
	50	32
	60	28
	20	8.6	4	60	1.5	1450
	25	8
	30	7
NH80-50-200	40	52	4	63	15	2900	80	50
	50	50
	60	48
	20	13	4	57	2.2	1450
	25	12.5
	30	12
NH80-50-250	40	82	4	60	22	2900	80	50
	50	80
	60	78
	20	20.5	4	53	4	1450
	25	20
	30	19.5
NH80-50-315	40	127	4	50	45	2900	80	50
	50	125
	60	123
	20	33	4	45	7.5	1450
	25	32
	30	30
NH100-80-125	80	22	4.5	70	11	2900	100	80
	100	20
	120	18.5
	30	5.5	4.5	67	1.5	1450
	50	5
	60	4.6
NH100-80-160	80	33	4.5	70	15	2900	100	80
	100	32
	120	28
	30	8.6	4.5	65	3	1450
	50	8
	60	7
NH100-65-200	80	52	4.5	71	30	2900	100	65
	100	50
	120	48
	30	13
	50	12.5	4.5	60	4	1450
	60	12
NH100-65-250	80	82	4.5	70	45	2900	100	65
	100	80
	120	78
	30	20.5	4.5	64	7.5	1450
	50	20
	60	19.5
NH100-65-315	80	127	4.5	60	75	2900	100	65
	100	125
	120	123
	30	33	4.5	56	11	1450
	50	32
	60	30
NH125-100-200	150	52	5	65	55	2900	125	100
	200	50
	240	48
	75	13	5	60	11	1450
	100	12.5
	120	12
NH125-100-160	150	32	5	61	30	1450
NH125-100-250	150	82	5	68	75	2900	125	100
	200	80
	240	73
	75	20.5	5	62	15	1450
	100	20
	120	19.5
NH125-100-315	75	33	5	58	22	1450	125	100
	100	32
	120	30
NH125-100-400	75	52	5	55	37	1450	125	100
	100	50
	120	48
NH150-125-250	150	20.5	6	63	22	1450	150	125
	200	20
	240	19.5
NH150-125-315	150	33	6	75	30	1450	150	125
	200	32
	240	30
NH150-125-400	150	52	6	64	55	1450	150	125
	200	50
	240	48
NH200-150-250	250	20.5	7	68	37	1450	200	150
	400	20
	460	19.5
NH200 - 150 - 315	250	33	7	73	55	1450	200	150
	400	32
	460	30
NH200 - 150 - 400	250	52	7	73	90	1450	200	150
	400	50
	460	48
NH250 - 200 - 315	300	34	7	76	75	1450	250	200
	600	32
	750	28

Condizioni di lavoro

Diametro della pompa	25-200 mm
Temperatura di lavoro	-20℃ - 165℃
Intervallo di capacità di flusso	0,8 m³/ora - 400 m³/ora
Gamma di teste della pompa	12,5 m - 130 m
Gamma dei materiali	304/316/316L/904L/TA2/HC276
Standard progettato	GB/T5662, ISO2858, EN733 / DIN24255
