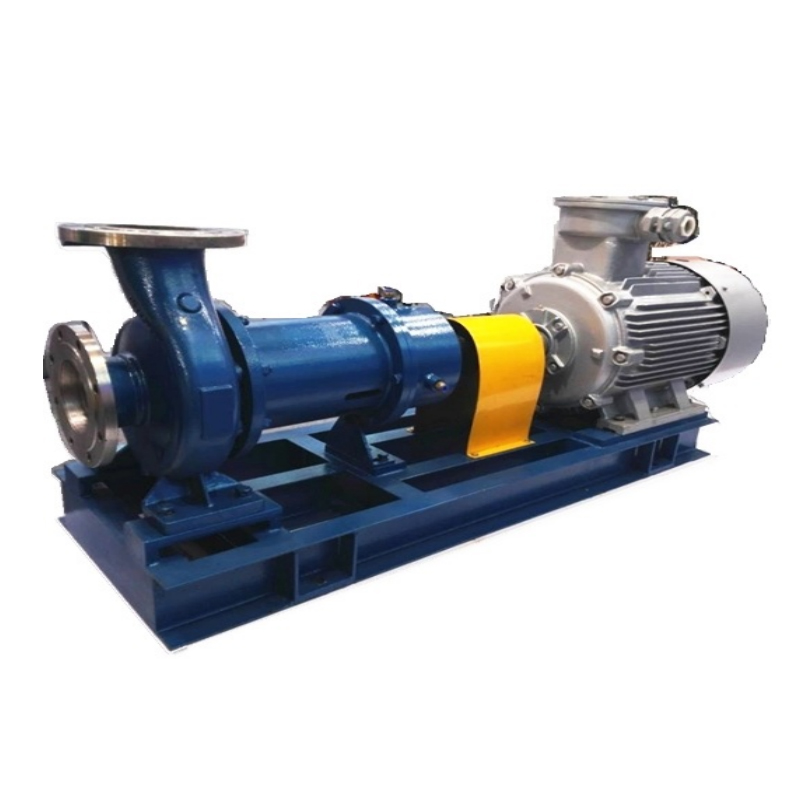

NMQL-Pompa magnetica in acciaio inossidabile

La pompa centrifuga a trascinamento magnetico split a doppio isolamento di tipo NMLEW (nota anche come pompa magnetica NMLEW) e la pompa centrifuga a trascinamento magnetico split a triplo isolamento di tipo NMLSW (denominata pompa magnetica NMLSW) sono pompe di nuova concezione, completamente sigillate e resistenti alla corrosione sviluppate in risposta alla domanda del mercato e alle tecnologie di pompa magnetica esistenti. Queste pompe sono costituite principalmente da un motore elettrico, un accoppiamento magnetico e una pompa centrifuga isolata resistente alla corrosione. La potenza viene trasferita attraverso l'accoppiamento magnetico, eliminando le perdite. La caratteristica distintiva di queste pompe è l'assenza di contatto fisico quando il motore elettrico fa ruotare il magnete esterno del trascinatore magnetico. Le linee magnetiche passano attraverso lo spazio e il manicotto isolante, influenzando il magnete interno, che fa ruotare l'albero della pompa all'unisono con il motore, trasmettendo efficacemente la coppia senza contatto diretto. Poiché il liquido è racchiuso all'interno del manicotto isolante fisso all'ingresso dell'albero della pompa, non sono presenti guarnizioni dinamiche, prevenendo così i comuni problemi di perdite affrontati dalle industrie petrolifere e chimiche, garantendo un funzionamento completamente privo di perdite.

Questi modelli sono progettati secondo gli standard ISO2858 e HG/T2730, con dimensioni dell'interfaccia compatibili con la sostituzione di altri modelli di pompe chimiche come IH e CZ. Le pompe offrono eccellente intercambiabilità, alta efficienza e basse vibrazioni.

La pompa magnetica in acciaio inossidabile ad alta magneticità a doppio isolamento della serie NMLEW utilizza materiale in cobalto ad alta temperatura sia per i magneti interni che per quelli esterni, offrendo un'elevata efficienza magnetica e sensibilità alle basse temperature. Il corpo e il coperchio della pompa sono dotati di uno strato isolante aggiuntivo, progettato specificamente per gestire fluidi soggetti a cristallizzazione e che richiedono isolamento. Per fluidi ad alta temperatura superiori a 200°C, per la tenuta viene utilizzata una guarnizione metallica avvolta (designata NMLEWD).

La pompa magnetica in acciaio inossidabile a triplo isolamento della serie NMLSW si basa sulla serie NMLEW, con strati isolanti aggiunti sull'involucro, sul coperchio e sul manicotto isolante, che la rendono adatta per fluidi che tendono a cristallizzare. Per applicazioni ad alta temperatura superiori a 200°C, per la tenuta viene utilizzata la guarnizione metallica avvolta (designata NMLSWD).

Il design modulare semplifica lo smontaggio e la manutenzione, riducendo significativamente le competenze richieste al personale di manutenzione. Inoltre, la pompa può essere dotata di dispositivi di protezione contro il funzionamento a secco e di monitoraggio della temperatura in base alle esigenze dell'utente, prevenendo efficacemente i danni causati dal funzionamento a secco.

Questa pompa garantisce un funzionamento completamente privo di perdite, fornendo una soluzione affidabile ai problemi di perdite comuni nelle pompe sigillate ed è il sostituto ottimale delle pompe schermate.

Applicazioni: Campi di utilizzo: protezione ambientale, petrolio, prodotti chimici, industria alimentare, biofarmaceutica, produzione di energia, metallurgia, aerospaziale e altro ancora, comprese raffinerie, impianti di etilene, impianti di lavorazione del gas naturale, fabbriche chimiche, strutture farmaceutiche, impianti di combustibile nucleare e centrali nucleari.

Processi: adatti per liquidi puliti, infiammabili, esplosivi, volatili, tossici, preziosi e altri fluidi che richiedono la prevenzione delle perdite e non possono tollerare la contaminazione dalle guarnizioni.

Materiali: i componenti di flusso della pompa possono essere realizzati con una gamma di materiali resistenti alla corrosione come 304, 304L, 302, 321, 316, 316L, 904, leghe di titanio, leghe a base di nichel e altri, a seconda delle condizioni operative specifiche e dei requisiti dell'utente. È possibile realizzare progetti personalizzati per soddisfare esigenze speciali in base alle condizioni operative.

Ottieni un preventivo

Modello n	Portata (m³/h)	Testa della pompa (m)	NPSH _r (m)	Efficienza (%)	Potenza all'albero (kW)	Potenza motore (kW)	Velocità di rotazione (giri/min)	Diametro (mm)		Peso (kg)
								Ingresso	Presa	Testa della pompa	Macchina completa
NMQL32-20-125	2	22	2.5	23	0.53	1.5	2900	32	20	35	56
	3.2	20			0.77
	5.5	18.5			1.23
	1	5.4	1.5	23	0.07	0.55	1450				50
	1.6	5			0.1
	2.5	4.6			0.14
NMQL32-20-160	2	34	2.5	24	0.79	2.2	2900	32	20	45	70
	3.2	32			1.19
	5.5	28			1.78
	1	8.5	1.5	22	0.1	0.55	1450				60
	1.6	5			0.09
	2.5	7.5			0.24
NMQL40-25-125	4	22	2.5	30	1.11	2.2	2900	40	25	40	65
	6.3	20			1.59
	8	18.5			1.37
	2	5.5	1.5	28	0.11	0.55	1450				55
	3	5			0.15
	4	4.5			0.18
NMQL40-25-160	4	34	2.5	30	1.26	3	2900	40	25	62	95
	6.3	32			1.87
	8	28			2.07
	2	9	1.5	25	0.2	0.55	1450				77
	3	8			0.27
	4	7			0.31
NMQL40-25-200	4	52	2.5	23	2.51	5.5	2900	40	25	75	138
	6.3	50			3.8
	8	48			4.64
	2	13	1.5	28	0.26	1.1	1450				98
	3	12.5			0.37
	4	12			0.48
NMQL50-32-125	8	22	2	51	0.96	3	2900	50	32	60	93
	12.5	20			1.36
	15	18			1.47
	4	5.5	2	42	0.15	0.55	1450				75
	6.3	5			0.21
	7.5	4.5			0.22
NMQL50-32-160	8	34	2	47	1.61	4	2900	50	32	68
	12.5	32			2.36						113
	15	28			2.48
	4	8.5		40	0.24	0.55	1450
	6.3	5	2		0.22						83
	7.5	7			0.36
NMQL50-32-200	8	52	2	40	2.89	7.5	2900	50	32	72	142
	12.5	50			4.34
	15	48			5
	4	13	2	30	0.48	1.1	1450				95
	6.3	12.5			0.73
	7.5	12			0.83
NMQL50-32-250	8	82	2	25	7.29	18.5	2900	50	32	85	220
	12.5	80			11.11
	15	78			13
	4	20.5	2	28	0.81	2.2	1450				118
	6.3	20			1.25
	7.5	19.5			1.45

Modello n	Portata (m³/h)	Testa della pompa (m)	NPSH _r (m)	Efficienza (%)	Potenza all'albero (kW)	Potenza motore (kW)	Velocità di rotazione (giri/min)	Diametro (mm)		Peso (kg)
								Ingresso	Presa	Testa della pompa	Macchina completa
NMQL65-50-125	15	23	2	56	1.71	4	2900	65	50	65	110
	25	20			2.48
	30	18			2.68
	7.5	5.5	2	58	0.20	0.55	1450				80
	12.5	5			0.30
	15	4.5			0.32
NMQL65-50-160	15	34	2	45	2.53	5.5	2900	65	50	73	136
	25	32			3.97
	30	30			4.46
	7.5	8.5	2	50	0.35	1.1	1450				96
	12.5	8			0.56
	15	7.5			0.63
NMQL65-40-200	15	52	2	48	4.51	11	2900	65	40	86	196
	25	50			7.23
	30	48			8.33
	7.5	13	2	42	0.64	1.5	1450				111
	12.5	12.5			1.03
	15	12			1.19
NMQL65-40-250	15	82	2.5	38	8.99	22	2900	65	40	95	260
	25	80			14.62
	30	78			17.11
	7.5	20.5	2	43	0.99	1.5	1450				120
	12.5	20			1.61
	15	19.5			1.89
NMQL65-40-315	15	127	2.5	36	14.70	37	2900	65	40	120	350
	25	125			24.11
	30	123			28.47
	7.5	34	2.5	32	2.21	5.5	1450				185
	12.5	32			3.47
	15	30			3.91
NMQL80-65-125	40	23	3	48	5.32	7.5	2900	80	65	72	142
	50	20			5.79
	60	18			6.25
	20	5.5	2.5	58	0.53	1.1	1450				95
	25	5			0.60
	30	4.5			0.65
NMQL80-65-160	40	34	3.5	58	6.51	11	2900	80	65	87	197
	50	32			7.66
	60	28			8.05
	20	8.5	2.5	58	0.81	1.5	1450				112
	25	8	2.5		0.96
	30	7	3		1.01
NMQL80-50-200	40	52	3.5	60	9.63	18.5	2900	80	50	105	240
	50	50			11.57
	60	48			13.33
	20	13	3	50	1.44	3	1450				140
	25	12.5			1.74
	30	12			2.00
NMQL80-50-250	40	82	3.5	48	18.98	37	2900	80	50	116	346
	50	80			23.15
	60	78			27.08
	20	20.5	3	51	2.23	5.5	1450				181
	25	20			2.72
	30	19.5			3.19
NMQL80-50-315	40	127	4	48	29.40	45	2900	80	50	135	415
	50	125			36.17
	60	123			42.71
	20	34	4	38	4.97	11	1450				253
	25	32			5.85
	30	30			6.58
NMQL100-80-125	80	22	4.5	65	7.52	11	2900	100	80	72	182
	100	20			8.55
	120	18			9.23
	40	5.2	4.5	64	0.90	1.5	1450				97
	50	5			1.09
	60	4			1.04
NMQL100-80-160	80	34	4.5	65	11.62	18.5	2900	100	80	86	221
	100	32			13.68
	120	28			14.36
	40	9	4.5	67	1.49	2.2	1450				119
	50	8			1.66
	60	7			1.74
NMQL100-65-200	80	52	4.5	63	18.34	30	2900	100	65	98	316
	100	50			22.05
	120	48			25.40
	40	13.5	4.5	68	2.21	5.5	1450				163
	50	12.5			2.55
	60	12			2.94
NMQL100-65-250	80	82	4.5	52	35.04	55	2900	100	65	125	490
	100	80			42.74
	120	78			50.00
	40	20.5	4.5	62	3.67	7.5	1450				201
	50	20			4.48
	60	19.5			5.24

Modello n	Portata (m³/h)	Testa della pompa (m)	NPSH _r (m)	Efficienza (%)	Potenza all'albero (kW)	Potenza motore (kW)	Velocità di rotazione (giri/min)	Diametro (mm)		Peso (kg)
								Ingresso	Presa	Testa della pompa	Macchina completa
NMQL100-65-315	80	127	4.5	50	56.44	90	2900	100	65	145	710
	100	125			69.44
	120	123			82.00
	40	34	4.5	48	7.87	11	1450				263
	50	32			9.26
	60	30			10.42
NMQL25-100-200	150	52	5	57	38.01	75	2900	125	100	86	581
	200	50			48.73
	240	48			56.14
	80	13.5	5	71	4.23	11	1450				204
	100	12.5			4.89
	120	12			5.63
NMQL125-100-250	150	82	5	68	50.25	90	2900	125	100	95	660
	200	80			65.36
	240	78			76.47
	80	20.5	5	72	6.33	15	1450				227
	100	20			7.72
	120	19.5			9.03
NMQL125-100-315	150	127	5	58	91.24	160	2900	125	100	120	1175
	200	125			119.73
	240	123			141.38
	80	34	5	69	10.95	18.5	1450				284
	100	32			12.88
	120	30			14.49
NMQL125-100-400	80	53	5	55	21.41	37	1450	125	100	135	420
	100	50			25.25
	120	48			29.09
NMQL150-125-250	150	20.5	6	60	14.24	22	1450	150	125	130	312
	200	20			18.52
	240	19.5			21.67
NMQL150-125-315	150	34	6	63	22.49	37	1450	150	125	142	427
	200	32			28.22
	240	30			31.75
NMQL150-125-400	150	52	7	62	34.95	55	1450	150	125	168	556
	200	50			44.80
	240	48			51.61
NMQL200-150-250	250	20.5	7	65	21.90	45	1450	200	150	152	442
	400	20			34.19
	480	19.5			40.00
NMQL200-150-315	250	34	7	67	35.24	75	1450	200	150	218	728
	400	32			53.07
	480	30			59.70
NMQL200-150-400	250	52	7	66	54.71	110	1450	200	150	286	892
	400	50			84.18
	480	48			96.97
