Pompe a trascinamento magnetico: una guida completa alla selezione, al funzionamento e alla manutenzione

1. Introduzione a Pompe a trascinamento magnetico

Le pompe a trascinamento magnetico sono dispositivi meccanici specializzati che utilizzano campi magnetici per trasferire la coppia e azionare la girante, consentendo il movimento di fluidi senza contatto fisico diretto tra il motore e la pompa. Questo design elimina la necessità delle tradizionali tenute meccaniche, che sono una fonte comune di perdite nelle pompe convenzionali. Di conseguenza, le pompe a trascinamento magnetico offrono vantaggi unici, soprattutto quando si maneggiano liquidi pericolosi, corrosivi o sensibili.

1.1. Breve spiegazione di cosa sono le pompe a trascinamento magnetico

Le pompe a trascinamento magnetico sono pompe centrifughe che si basano sul principio dell'accoppiamento magnetico. Sono costituiti da due componenti magnetici chiave: un rotore interno collegato alla girante della pompa e un rotore esterno azionato dal motore. Questi due rotori sono accoppiati tramite un guscio di contenimento, garantendo la rotazione della girante senza alcun contatto fisico tra l'albero motore e il corpo pompa. La rotazione del rotore esterno, alimentata dal motore, crea un campo magnetico che trasferisce la coppia al rotore interno, che a sua volta aziona la girante per pompare il fluido.

La caratteristica chiave delle pompe a trascinamento magnetico è la loro capacità di funzionare senza guarnizioni che potrebbero usurarsi o perdere. Il guscio di contenimento funge da barriera tra il liquido pompato e il motore, rendendolo ideale per applicazioni in cui le perdite sarebbero pericolose o inaccettabili.

1.2. Vantaggi dell'utilizzo di pompe a trascinamento magnetico rispetto alle pompe convenzionali

Le pompe a trascinamento magnetico offrono numerosi vantaggi distinti rispetto alle pompe tradizionali che utilizzano tenute meccaniche:

Funzionamento senza perdite: poiché non sono presenti tenute meccaniche, il rischio di perdite di fluido viene eliminato, rendendoli ideali per la gestione di fluidi pericolosi, tossici o costosi.

Costi di manutenzione ridotti: senza guarnizioni soggette a usura o guasto, le pompe a trascinamento magnetico generalmente richiedono meno manutenzione e hanno una durata maggiore.

Movimentazione sicura di fluidi pericolosi: le pompe a trascinamento magnetico sono particolarmente utili nei settori in cui le perdite di fluidi potrebbero rappresentare un rischio per la sicurezza o l'ambiente, come nei processi chimici e nelle applicazioni farmaceutiche.

Efficienza energetica: queste pompe sono spesso più efficienti dal punto di vista energetico rispetto alle pompe convenzionali perché l'accoppiamento magnetico riduce le perdite meccaniche tipicamente associate alle tenute meccaniche.

1.3. Applicazioni delle pompe a trascinamento magnetico in vari settori

Le pompe a trascinamento magnetico sono versatili e possono essere trovate in un'ampia gamma di settori, principalmente dove la gestione sicura ed efficiente dei fluidi è essenziale. Le applicazioni chiave includono:

Lavorazione chimica: movimentazione di fluidi altamente corrosivi come acidi, solventi e sostanze chimiche reattive senza il rischio di perdite.

Settore farmaceutico: pompaggio di liquidi ad elevata purezza mantenendo l'igiene e prevenendo la contaminazione.

Produzione di semiconduttori: trasporto di sostanze chimiche altamente sensibili utilizzate nella fabbricazione di wafer, dove anche la più piccola contaminazione può rovinare la produzione.

Trattamento delle acque reflue: dosaggio di prodotti chimici per il trattamento delle acque e trasferimento delle acque reflue senza il rischio di perdite.

Alimenti e bevande: garantire il trasferimento sanitario di ingredienti e prodotti finiti, mantenendo l'integrità del prodotto e prevenendo la contaminazione.

2. Principio di funzionamento delle pompe a trascinamento magnetico

Le pompe a trascinamento magnetico si basano sul principio dell'accoppiamento magnetico per trasferire energia dal motore alla girante della pompa. Ciò consente alla pompa di funzionare senza contatto fisico tra il motore di azionamento e il fluido pompato, eliminando la necessità di tenute meccaniche. Analizziamo gli elementi chiave e i meccanismi alla base del funzionamento di queste pompe.

2.1. Spiegazione dettagliata del meccanismo di accoppiamento magnetico

La funzionalità principale di una pompa a trascinamento magnetico risiede nell'accoppiamento magnetico tra due rotori. Il rotore esterno, collegato al motore, crea un campo magnetico rotante. Questo campo magnetico rotante induce il movimento nel rotore interno, che è collegato alla girante, facendolo ruotare e pompare il fluido. L'aspetto fondamentale di questo progetto è che la potenza del motore viene trasmessa attraverso il guscio di contenimento utilizzando campi magnetici, senza alcun contatto diretto tra i componenti interni ed esterni.

Non ci sono collegamenti fisici (come gli alberi) tra il motore e la girante della pompa e questa mancanza di contatto elimina il rischio di perdite tipicamente associato alle tenute dell'albero nelle pompe convenzionali. L'accoppiamento magnetico è mantenuto attraverso il guscio di contenimento, che mantiene il motore ed i componenti della pompa isolati dal liquido pompato.

2.2. Componenti di una pompa a trascinamento magnetico

Le pompe a trascinamento magnetico sono costituite da diversi componenti essenziali che lavorano insieme per creare un sistema sigillato, efficiente e privo di perdite:

Rotore interno:
Il rotore interno è fissato alla girante e ruota con essa per creare il movimento del fluido necessario. Il rotore interno è tipicamente realizzato in materiale ferroso in modo che possa interagire con il campo magnetico generato dal rotore esterno.

Rotore esterno:
Il rotore esterno è collegato all'albero motore ed è responsabile della generazione del campo magnetico. Quando il motore fa girare il rotore esterno, crea un campo magnetico rotante che induce il movimento nel rotore interno. Il design del rotore esterno garantisce un trasferimento regolare della coppia attraverso l'accoppiamento magnetico.

Magneti:
I magneti nei rotori interno ed esterno sono spesso magneti permanenti, che creano il campo magnetico responsabile del trasferimento della coppia. La forza di questi magneti gioca un ruolo cruciale nell'efficienza dell'accoppiamento e nelle prestazioni complessive della pompa. Magneti più potenti consentono un migliore trasferimento della coppia, fondamentale per spostare i fluidi contro la resistenza.

Guscio di contenimento:
Il guscio di contenimento, solitamente in acciaio inossidabile o materiale simile non corrosivo, racchiude i componenti della pompa e funge da barriera tra il fluido pompato e il motore. Questo guscio impedisce al liquido di fuoriuscire nel motore e garantisce che qualsiasi potenziale contaminazione sia tenuta lontana dai componenti elettrici della pompa. Il guscio di contenimento svolge un ruolo cruciale nell'isolare il motore dal fluido, prevenendo così perdite, contaminazione e corrosione.

2.3. Come il campo magnetico trasferisce la coppia alla girante

Il meccanismo di trasferimento della coppia inizia con il motore che alimenta il rotore esterno, che genera un campo magnetico rotante. Questo campo magnetico attraversa il guscio di contenimento e interagisce con il rotore interno. Il rotore interno, essendo accoppiato magneticamente al rotore esterno, inizia a ruotare senza contatto fisico, azionando la girante e creando un movimento fluido.

Mentre il rotore esterno ruota, il campo magnetico che genera induce un campo magnetico corrispondente nel rotore interno. Questo campo magnetico indotto nel rotore interno lo fa ruotare alla stessa velocità del rotore esterno, consentendo alla girante (che è fissata al rotore interno) di ruotare e trasferire energia al fluido. Poiché non esiste un collegamento meccanico diretto tra i rotori, non vi è alcun rischio di perdite dalla pompa.

Questo sistema di accoppiamento senza contatto è un vantaggio chiave delle pompe a trascinamento magnetico, poiché consente alla pompa di funzionare in un ambiente chiuso e sigillato, rendendola ideale per la movimentazione di fluidi tossici, corrosivi o ad elevata purezza.

3. Tipi di pompe a trascinamento magnetico

Le pompe a trascinamento magnetico sono disponibili in vari tipi, ciascuno progettato per applicazioni specifiche a seconda del fluido pompato, dei requisiti di sistema e delle condizioni operative. I diversi tipi di pompe variano per costruzione, caratteristiche prestazionali e modo in cui muovono i fluidi. Diamo un'occhiata ai tipi più comuni di pompe a trascinamento magnetico.

3.1. Pompe centrifughe a trascinamento magnetico

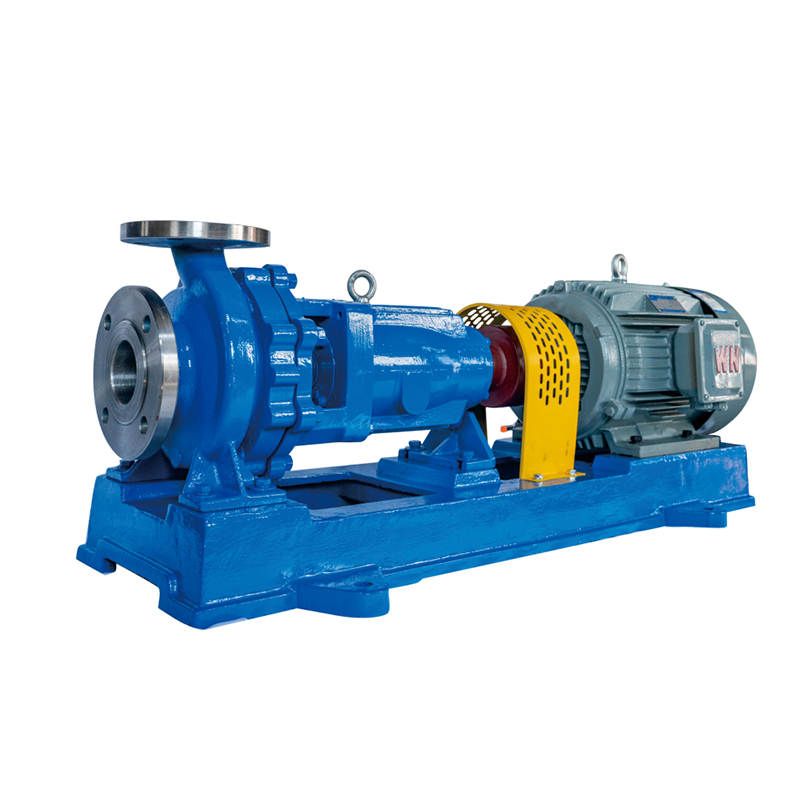

Le pompe centrifughe a trascinamento magnetico sono il tipo più comune e funzionano in base al principio della forza centrifuga. In queste pompe la girante ruota all'interno di un corpo a voluta, creando un flusso di liquido che viene spinto verso l'esterno dalla forza centrifuga.

Caratteristiche:
Ideale per applicazioni a flusso elevato e a pressione medio-bassa.
Può essere utilizzato con un'ampia varietà di fluidi, inclusi prodotti chimici, solventi e liquidi simili all'acqua.
Design semplice e affidabile che richiede una manutenzione minima.

Applicazioni:
Lavorazioni chimiche (trasferimento di acidi, manipolazione di solventi).
Trattamento e filtrazione dell'acqua.
Lavorazione di alimenti e bevande in cui è necessario spostare grandi volumi a bassa pressione.

3.2. Pompe a trascinamento magnetico a turbina rigenerativa

Le pompe a trascinamento magnetico con turbina rigenerativa utilizzano un meccanismo di pompaggio diverso rispetto alle pompe centrifughe. Utilizzano una girante con pale che "rigenerano" continuamente la pressione del fluido attraverso ripetute fasi di flusso e trasferimento di energia.

Caratteristiche:
Capacità ad alta pressione per applicazioni in cui le pompe centrifughe non sono sufficienti.
Efficiente per il pompaggio di fluidi viscosi.
Portate inferiori rispetto alle pompe centrifughe ma possono raggiungere pressioni molto più elevate.

Applicazioni:
Applicazioni che richiedono l'erogazione di liquidi ad alta pressione (ad esempio dosaggio di prodotti chimici ad alta pressione).
Manipolazione di fluidi viscosi come oli, sciroppi o polimeri.
Applicazioni su piccola scala in cui i requisiti di spazio e pressione sono critici.

3.3. Pompe a trascinamento magnetico a ingranaggi

Le pompe a trasmissione magnetica a ingranaggi utilizzano due ingranaggi che si ingranano per trasferire il fluido. Queste pompe vengono generalmente utilizzate per liquidi ad alta viscosità, poiché gli ingranaggi creano uno spostamento positivo che consente alla pompa di spostare liquidi più densi in modo più efficace.

Caratteristiche:
Il design a spostamento positivo garantisce un flusso costante indipendentemente dalla pressione del sistema.
Efficace per il pompaggio di fluidi ad alta viscosità (ad esempio oli, vernici e melassa).
Design compatto rispetto ad altri tipi di pompe.

Applicazioni:
Sistemi di lubrificazione in cui è richiesto un flusso di fluido preciso e costante.
Trasferimento di olio e movimentazione di fluidi densi in ambienti industriali.
Processi di produzione chimica che coinvolgono materiali viscosi o densi.

3.4. Pompe volumetriche a trascinamento magnetico

Le pompe volumetriche a trascinamento magnetico forniscono una quantità fissa di fluido per ciclo, indipendentemente dalle variazioni di pressione. Questo tipo di pompa è ideale per la movimentazione di fluidi a viscosità più elevata o quando è richiesta una portata precisa e costante.

Caratteristiche:
La portata è costante e può essere regolata modificando la velocità della pompa o la frequenza della corsa.
Adatto per liquidi ad alta viscosità e applicazioni di dosaggio altamente accurate.
In grado di raggiungere altezze di aspirazione elevate e un flusso costante a pressioni variabili.

Applicazioni:
Misurazione o dosaggio di prodotti chimici nelle industrie farmaceutiche e alimentari.
Applicazioni ad alta precisione nella produzione chimica o in qualsiasi processo che richieda un trasferimento preciso dei fluidi.
Movimentazione di fluidi con un'ampia gamma di viscosità, inclusi oli e paste.

3.5. Pompe sommergibili a trascinamento magnetico

Le pompe sommergibili a trascinamento magnetico sono progettate per essere completamente immerse nel fluido che stanno pompando. Queste pompe sono ideali per applicazioni in cui la pompa deve essere posizionata all'interno di un serbatoio o immersa in un liquido per il funzionamento.

Caratteristiche:
Possono funzionare in condizioni sommerse, il che li rende ideali per applicazioni in serbatoi o pozzetti.
Tipicamente utilizzato per applicazioni con prevalenza da bassa a media.
Forniscono un pompaggio senza perdite e resistente alla corrosione anche in ambienti sommersi.

Applicazioni:
Trattamento delle acque reflue per la movimentazione di liquami o altri liquidi di scarto.
Il pompaggio dei serbatoi chimici, soprattutto quando si mantiene un ambiente privo di perdite, è fondamentale.
Sistemi sommergibili in ambienti industriali in cui la pompa deve essere posizionata dentro o sotto il liquido.

3.6. Discussione delle applicazioni e delle caratteristiche specifiche di ciascun tipo

Ogni tipo di pompa a trascinamento magnetico presenta i suoi vantaggi a seconda del fluido specifico da trattare, dei requisiti di pressione e dei limiti di spazio.

Le pompe centrifughe a trascinamento magnetico sono ampiamente utilizzate nelle industrie con esigenze di grandi volumi e bassa pressione. La loro versatilità li rende popolari per il trattamento dell'acqua e dei prodotti chimici, nonché per i sistemi su larga scala.

Le pompe a turbina rigenerative si distinguono nelle applicazioni ad alta pressione. Sono ideali quando è necessaria una pressione in uscita più elevata, come nel dosaggio di prodotti chimici o nella movimentazione di fluidi ad alta viscosità.

Le pompe a trasmissione magnetica a ingranaggi sono la soluzione ideale per i fluidi ad alta viscosità. Sia nell'industria del petrolio e del gas che nei processi di rivestimento industriale, non hanno eguali nel fornire liquidi densi e viscosi con precisione.

Le pompe volumetriche a trascinamento magnetico forniscono un flusso di fluido preciso e ripetibile, rendendole indispensabili per operazioni critiche di misurazione e dosaggio.

Le pompe sommergibili a trascinamento magnetico sono progettate su misura per spazi ristretti e gestiscono facilmente i fluidi sommersi mantenendo un funzionamento senza perdite in ambienti difficili.

4. Vantaggi e svantaggi delle pompe a trascinamento magnetico

Le pompe a trascinamento magnetico offrono una serie di vantaggi ma, come tutti i sistemi, presentano anche alcune limitazioni. Comprendere sia i vantaggi che gli svantaggi è essenziale per selezionare la pompa giusta per una particolare applicazione. In questa sezione esploreremo in dettaglio entrambi gli aspetti delle pompe a trascinamento magnetico.

4.1. Vantaggi delle pompe a trascinamento magnetico

Funzionamento senza perdite
Una delle caratteristiche principali delle pompe a trascinamento magnetico è la loro capacità di funzionare senza tenute meccaniche. Poiché non esiste contatto fisico diretto tra il motore e i componenti della pompa, il rischio di perdite di fluido viene eliminato. Ciò li rende ideali per la gestione di fluidi pericolosi, tossici o costosi in cui le perdite potrebbero causare contaminazione, danni ambientali o rischi per la sicurezza.

Esempio di applicazione: Nell'industria chimica, le pompe a trascinamento magnetico vengono utilizzate per trasferire sostanze chimiche altamente corrosive come acidi, solventi e altri fluidi aggressivi, garantendo perdite pari a zero e prevenendo l'esposizione a sostanze nocive.

Costi di manutenzione ridotti
L'assenza di tenute meccaniche e materiali di imballaggio significa che ci sono meno parti soggette ad usura. Ciò riduce la frequenza della manutenzione e dei tempi di inattività, riducendo in definitiva i costi operativi a lungo termine. Nelle pompe convenzionali, le guarnizioni devono essere sostituite periodicamente, il che può essere costoso e dispendioso in termini di tempo.

Esempio applicativo: Le industrie farmaceutiche e alimentari traggono vantaggio dalle ridotte esigenze di manutenzione delle pompe a trascinamento magnetico, contribuendo a garantire tempi di attività e produzione costante senza il rischio di guasti alle guarnizioni.

Manipolazione sicura di fluidi pericolosi
Poiché le pompe a trascinamento magnetico eliminano la necessità di tenute meccaniche, impediscono la fuoriuscita di fluidi pericolosi o tossici nell'ambiente circostante. Ciò è particolarmente importante nelle industrie in cui vengono manipolate sostanze chimiche, farmaceutiche o altre sostanze pericolose e devono essere seguite rigide norme di sicurezza.

Esempio di applicazione: Nella gestione dei rifiuti pericolosi o nel trattamento di prodotti chimici pericolosi, le pompe a trascinamento magnetico garantiscono che i fluidi siano contenuti in modo sicuro senza rischio di contaminazione o perdite nell'ambiente.

Efficienza energetica
Le pompe a trascinamento magnetico sono generalmente più efficienti dal punto di vista energetico rispetto alle pompe convenzionali, in particolare nelle applicazioni in cui l'attrito della tenuta comporterebbe altrimenti perdite di energia. L'assenza di una tenuta meccanica riduce l'attrito e consente al motore di funzionare con minore resistenza, con conseguente minor consumo di energia.

Esempio di applicazione: negli impianti chimici o nei sistemi industriali su larga scala in cui l'efficienza energetica è una priorità, le pompe a trascinamento magnetico possono aiutare a ridurre i costi operativi e contribuire a processi più ecologici.

Funzionamento senza contaminazione
Queste pompe sono progettate per prevenire la contaminazione del fluido garantendo che il motore e i componenti interni della pompa siano completamente isolati dal fluido pompato. Questa caratteristica è particolarmente importante quando si gestiscono fluidi ad elevata purezza in settori quali quello farmaceutico e della produzione di semiconduttori.

Esempio di applicazione: nella lavorazione dei wafer semiconduttori, dove anche la più piccola quantità di contaminazione può rovinare un lotto, le pompe a trascinamento magnetico forniscono una soluzione pulita e affidabile.

4.2. Svantaggi delle pompe a trascinamento magnetico

Costo iniziale più elevato
Uno dei principali svantaggi delle pompe a trascinamento magnetico è il costo iniziale più elevato. Queste pompe tendono ad essere più costose delle pompe tradizionali a causa dei materiali e della tecnologia utilizzati nella loro costruzione, in particolare dei magneti ad alta resistenza e dei gusci di contenimento. Tuttavia, questo costo iniziale più elevato può essere compensato nel tempo da una riduzione dei costi operativi e di manutenzione.

Esempio di applicazione: sebbene il costo iniziale di una pompa a trascinamento magnetico possa essere più elevato, a lungo termine potrebbe rivelarsi più economica nei settori in cui la prevenzione delle perdite, la manutenzione e i tempi di fermo sono le principali preoccupazioni.

Limitazioni di temperatura
Le pompe a trascinamento magnetico sono generalmente limitate dalla forza dei magneti utilizzati nella loro costruzione, che può essere influenzata dalle alte temperature. A temperature più elevate, i magneti potrebbero perdere le loro proprietà magnetiche, con conseguente diminuzione dell’efficienza della pompa o addirittura un guasto. Queste pompe sono generalmente limitate a intervalli di temperatura moderati, tipicamente tra -20°C e 180°C (a seconda del design e dei materiali della pompa).

Esempio di applicazione: nelle applicazioni in cui la temperatura del fluido supera il limite massimo per le pompe a trascinamento magnetico, come nei reattori chimici ad alta temperatura, potrebbero essere necessari altri tipi di pompa, come le pompe a tenuta meccanica.

Potenziale di smagnetizzazione
Se una pompa a trascinamento magnetico viene esposta a condizioni quali calore estremo, forti campi magnetici esterni o impatto fisico, esiste il rischio che i magneti possano smagnetizzarsi. Ciò può compromettere le prestazioni della pompa o renderla inutilizzabile. Anche se raro, questo è un potenziale problema, soprattutto in ambienti operativi difficili o estremi.

Esempio di applicazione: In ambienti con campi magnetici fluttuanti o calore eccessivo (ad esempio, alcuni processi di produzione industriale), assicurarsi che la pompa sia progettata per tali condizioni può aiutare a mitigare il rischio di smagnetizzazione.

Sensibilità ai solidi
Le pompe a trascinamento magnetico possono essere sensibili alla presenza di solidi o particelle nel fluido pompato. Questi solidi possono interferire con l'accoppiamento magnetico o causare un'usura eccessiva sui componenti della pompa, con conseguente riduzione dell'efficienza e aumento delle esigenze di manutenzione. Per i fluidi con un elevato contenuto di solidi, le pompe a trascinamento magnetico potrebbero non essere la scelta migliore a meno che non siano progettate specificamente per gestire tali materiali.

Esempio di applicazione: nel trattamento delle acque reflue, dove il fluido contiene spesso solidi, una pompa a trascinamento magnetico potrebbe essere meno adatta a meno che non sia progettata con adeguate capacità di filtrazione o di gestione dei solidi.

Riepilogo dei vantaggi e degli svantaggi
Vantaggi:
Funzionamento senza perdite, fondamentale per i fluidi pericolosi
Manutenzione ridotta per l'assenza di guarnizioni
Movimentazione sicura ed efficiente di liquidi tossici o di elevata purezza
Funzionamento ad alta efficienza energetica con attrito minimo
Pompaggio privo di contaminazione, garantendo l'integrità dei fluidi sensibili

Svantaggi:
Costo iniziale più elevato rispetto alle pompe tradizionali
Limitazioni di temperatura dovute alla vulnerabilità dei magneti alle alte temperature
Rischio di smagnetizzazione se esposto a condizioni difficili
Sensibilità ai solidi, che richiede un'attenta selezione per fluidi con particelle

5. Selezione della pompa a trascinamento magnetico giusta

La scelta della pompa a trascinamento magnetico appropriata richiede un'attenta considerazione di diversi fattori, tra cui le caratteristiche del fluido pompato, i requisiti del sistema e l'ambiente operativo. La scelta della pompa sbagliata può portare a inefficienze, aumento della manutenzione o addirittura guasti alla pompa. Questa sezione descrive i fattori chiave da considerare quando si seleziona una pompa a trascinamento magnetico per un'applicazione specifica.

5.1. Fattori da considerare quando si sceglie una pompa a trascinamento magnetico

Requisiti di portata e prevalenza
I requisiti di portata e prevalenza (pressione) sono fondamentali per determinare le dimensioni e il tipo di pompa a trascinamento magnetico necessaria.

La portata si riferisce al volume di fluido da pompare in un determinato periodo di tempo, generalmente misurato in galloni al minuto (GPM) o litri al minuto (LPM).

La prevalenza si riferisce alla pressione che la pompa deve generare per spostare il fluido attraverso il sistema, solitamente misurata in piedi o metri di colonna di liquido.

Le pompe a trascinamento magnetico, come le pompe centrifughe, hanno curve di prestazione diverse a seconda dei requisiti di portata e prevalenza. Quando si seleziona una pompa, assicurarsi che sia in grado di gestire la portata e la pressione desiderate mantenendo un funzionamento efficiente. Il sovradimensionamento o il sottodimensionamento della pompa può provocare inefficienza energetica o stress meccanico.

Esempio applicativo: In un impianto chimico, dove un flusso costante è fondamentale per i processi di miscelazione, è necessario selezionare una pompa a trascinamento magnetico per soddisfare la portata richiesta mantenendo una pressione adeguata per garantire il corretto movimento del fluido attraverso il sistema.

Proprietà del fluido (viscosità, densità, compatibilità chimica)
Le proprietà del fluido pompato sono essenziali nella scelta della giusta pompa a trascinamento magnetico. Le proprietà chiave da considerare includono:

Viscosità: i fluidi più densi (ad esempio oli, resine o fanghi) richiedono pompe con maggiore potenza per spostare il fluido in modo efficiente. I fluidi a viscosità più elevata possono richiedere pompe volumetriche o pompe centrifughe appositamente progettate con giranti modificate.

Densità: i fluidi ad alta densità (ad esempio, prodotti chimici pesanti o oli) richiedono pompe progettate per gestire il carico e la pressione aggiuntivi.

Compatibilità chimica: i materiali di costruzione (ad esempio acciaio inossidabile, polipropilene o Hastelloy) devono essere compatibili con il fluido pompato per evitare corrosione, degrado o contaminazione. Le pompe a trascinamento magnetico sono spesso costruite con materiali resistenti alla corrosione per gestire un'ampia gamma di sostanze chimiche, ma la corretta selezione del materiale è essenziale.

Esempio di applicazione: nell'industria farmaceutica, dove vengono pompati fluidi ad elevata purezza, è fondamentale selezionare una pompa realizzata con materiali che non contaminino il prodotto e che possano gestire sostanze chimiche potenzialmente aggressive.

Condizioni di temperatura e pressione
Le condizioni di temperatura e pressione operativa influenzano la scelta delle pompe a trascinamento magnetico. Le alte temperature possono causare la smagnetizzazione dei magneti permanenti, mentre una pressione eccessiva può richiedere pompe progettate per gestire sollecitazioni maggiori.

Temperatura: le pompe a trascinamento magnetico generalmente hanno un limite di temperatura, generalmente compreso tra -20°C e 180°C, a seconda del design e del materiale della pompa. Se la temperatura del fluido supera il limite della pompa, ciò può comportare una riduzione delle prestazioni o un guasto della pompa.

Pressione: a seconda del tipo di pompa, i valori di pressione variano. Alcune pompe sono progettate per applicazioni a bassa pressione, mentre altre possono gestire pressioni più elevate, come le pompe a turbina rigenerativa o le pompe volumetriche.

Esempio applicativo: In un reattore chimico ad alta temperatura, è necessaria una pompa realizzata con materiali in grado di resistere sia alle alte temperature che alle pressioni associate. Per i fluidi al di sopra del limite di temperatura della pompa, potrebbe essere necessario prendere in considerazione sistemi di raffreddamento o pompe alternative.

Potenza e velocità del motore
La potenza e la velocità del motore devono essere selezionate per soddisfare i requisiti di portata e prevalenza garantendo al tempo stesso che la pompa funzioni in modo efficiente. Per le pompe a trascinamento magnetico, il numero di giri del motore (giri al minuto) e il design della girante devono essere in linea con il movimento del fluido desiderato.

Potenza del motore: le pompe richiedono una potenza del motore sufficiente per raggiungere la portata e la pressione richieste. Sovrapotenziare una pompa può comportare un consumo energetico non necessario, mentre sottopotenziarla può comportare prestazioni inadeguate.

Velocità: il controllo della velocità può essere importante nei sistemi in cui la portata deve essere regolabile. Gli azionamenti a frequenza variabile (VFD) possono aiutare a controllare la velocità del motore e ottimizzare le prestazioni della pompa per esigenze variabili.

Esempio applicativo: In un sistema a flusso variabile, come un sistema di raffreddamento per un data center, una pompa a trascinamento magnetico con velocità del motore regolabile può aiutare a gestire il flusso del fluido refrigerante in base al carico di raffreddamento.

Materiali di costruzione
I materiali utilizzati nella costruzione della pompa a trascinamento magnetico sono fondamentali per garantire la longevità e prevenire la corrosione, soprattutto quando si maneggiano fluidi aggressivi o corrosivi. I materiali comuni includono:

Acciaio inossidabile: ampiamente utilizzato per applicazioni generali e fluidi non altamente aggressivi o corrosivi.

Hastelloy, titanio o teflon: preferito per fluidi altamente corrosivi o reattivi che possono causare corrosione nei metalli standard.

PP (polipropilene), PVDF (fluoruro di polivinilidene): vengono utilizzati in settori specifici come quello chimico o di trasformazione alimentare, dove la resistenza alla corrosione e alla contaminazione è fondamentale.

Il guscio di contenimento, le parti interne a contatto con il fluido e l'alloggiamento del motore devono essere tutti compatibili con il fluido per prevenirne il degrado, mantenere le prestazioni della pompa e garantirne la longevità.

Esempio applicativo: Nell'industria dei semiconduttori, dove vengono utilizzate sostanze chimiche ultrapure, sono necessarie pompe realizzate con materiali non contaminanti e resistenti alla corrosione come PTFE o PVDF per evitare la contaminazione delle sostanze chimiche sensibili.

Riepilogo delle considerazioni per la scelta della pompa a trascinamento magnetico giusta

Portata e prevalenza: assicurarsi che la pompa soddisfi i requisiti di portata e pressione desiderati per il sistema.

Proprietà dei fluidi: valutare la viscosità, la densità e la compatibilità chimica per determinare il tipo e i materiali della pompa appropriati.

Temperatura e pressione: selezionare una pompa in grado di gestire le condizioni operative previste senza compromettere le prestazioni.

Potenza e velocità del motore: scegli una pompa con la potenza del motore e il controllo della velocità giusti per le esigenze variabili dell'applicazione.

Materiali di costruzione: selezionare pompe realizzate con materiali compatibili e resistenti alla corrosione per gestire il fluido in modo sicuro ed efficiente.

6. Installazione e avvio

L'installazione e l'avvio corretti sono fondamentali per garantire che una pompa a trascinamento magnetico funzioni in modo efficiente e affidabile. Un'installazione errata o procedure di avvio inadeguate possono causare problemi operativi, usura eccessiva o addirittura guasti alla pompa. Questa sezione fornisce una guida passo passo per l'installazione di una pompa a trascinamento magnetico e per l'esecuzione di una procedura di avvio efficace.

6.1. Guida dettagliata all'installazione di una pompa a trascinamento magnetico

Verificare la compatibilità della pompa e del sistema
Prima dell'installazione, assicurarsi che la pompa sia compatibile con la portata, la prevalenza e le condizioni operative del sistema (come temperatura e pressione). Verificare che la pompa sia realizzata con materiali compatibili con il fluido pompato. Esaminare la scheda tecnica della pompa per verificare che tutte le specifiche siano soddisfatte.

Posizionare la pompa correttamente
Orientamento di montaggio: assicurarsi che la pompa sia montata nell'orientamento corretto specificato dal produttore (solitamente verticale o orizzontale). La maggior parte delle pompe a trascinamento magnetico sono progettate per posizioni di montaggio specifiche per mantenere prestazioni ottimali.

Supporto: la pompa deve essere montata su una superficie stabile per ridurre al minimo le vibrazioni. Utilizzare una base o una piattaforma solida per evitare problemi di disallineamento che potrebbero influire sulle prestazioni della pompa o portare a un'usura prematura.

Spazio libero: garantire uno spazio adeguato attorno alla pompa per la ventilazione, l'accesso per la manutenzione e la facilità di sostituzione di parti quali cuscinetti, guarnizioni o rotori.

Installare il sistema di tubazioni
Collegamenti di ingresso e uscita: collegare i tubi di aspirazione (ingresso) e di scarico (uscita) alla pompa. Assicurarsi che tutti i collegamenti siano sicuri e adeguatamente sigillati per evitare perdite.

Supporto dei tubi: assicurarsi che i tubi di ingresso e di uscita siano adeguatamente supportati e allineati. Evitare piegature o tensioni eccessive sulle tubazioni, poiché ciò può sollecitare la pompa e causare disallineamento o usura.

Installazione della valvola di ritegno: installare le valvole di ritegno, se necessario, per impedire il riflusso e proteggere la pompa da eventuali danni. Questi dovrebbero essere installati nella linea di scarico per garantire che il fluido scorra nella direzione corretta.

Verificare il corretto allineamento
Il disallineamento della pompa e del motore può causare un'usura eccessiva e portare a guasti del sistema. Controllare l'allineamento dell'albero motore rispetto all'albero della pompa o al sistema di accoppiamento. Assicurarsi che il motore e la pompa siano allineati orizzontalmente o verticalmente come richiesto.

Utilizzare l'allineamento laser: per un allineamento di alta precisione, si consiglia uno strumento di allineamento laser per garantire un accoppiamento accurato ed evitare qualsiasi disallineamento che potrebbe causare il funzionamento inefficiente della pompa o l'usura prematura.

Collegamenti elettrici
Assicurarsi che il cablaggio elettrico sia collegato correttamente al motore. Ricontrolla la tensione e la corrente nominale del motore per garantire la compatibilità con l'alimentazione. Se si utilizza un azionamento a frequenza variabile (VFD) per il controllo della velocità, assicurarsi che le impostazioni del VFD siano configurate correttamente.

Verificare i componenti della pompa
Magneti e guscio di contenimento: assicurarsi che i magneti siano intatti e fissati saldamente. Controllare il guscio di contenimento per eventuali crepe o danni, poiché eventuali difetti potrebbero compromettere il funzionamento senza perdite della pompa.

Rotore e girante: verificare che il rotore sia posizionato correttamente e che la girante sia priva di detriti. La girante deve ruotare liberamente a mano prima di accendere il motore.

6.2. Procedure di priming e avvio

Adescare la pompa
A differenza delle pompe tradizionali, le pompe a trascinamento magnetico non dispongono di una tenuta meccanica per creare il vuoto, quindi si affidano al flusso naturale del fluido per adescare il sistema. Ecco come garantire che la pompa sia adeguatamente adescata:

Riempire la pompa e le tubazioni: prima di iniziare, riempire la pompa e le tubazioni di aspirazione con il fluido da pompare. Controllare che il corpo della pompa e le linee di aspirazione siano completamente adescate, assicurandosi che non rimangano sacche d'aria.

Garantire un'adeguata alimentazione del fluido: verificare che l'alimentazione del liquido sia sufficiente per il funzionamento della pompa. La pompa non deve funzionare a secco poiché ciò potrebbe danneggiare i componenti interni.

Valvole di adescamento: se il sistema di pompa include valvole di adescamento, aprirle per consentire al fluido di fluire attraverso il sistema e rimuovere l'eventuale aria intrappolata. Una volta che il fluido raggiunge il corpo pompa, chiudere le valvole di adescamento.

Avviare la pompa lentamente
Avvio iniziale: quando si avvia la pompa, utilizzare un avvio graduale e controllato per evitare shock improvvisi al sistema. Ciò è particolarmente importante se la pompa è grande o se il fluido è viscoso. Molte pompe sono dotate della tecnologia soft-start, che aiuta a ridurre le sollecitazioni meccaniche sulla pompa.

Monitora corrente motore: durante l'avvio, monitorare la corrente del motore. Un assorbimento di corrente eccessivo può indicare problemi come adescamento improprio, blocchi del sistema o allineamento errato.

Verificare la corretta direzione di rotazione
Per le pompe centrifughe a trascinamento magnetico è essenziale verificare che la girante ruoti nella direzione corretta. Una rotazione errata può ridurre l'efficienza o danneggiare la pompa. La maggior parte delle pompe è dotata di una freccia direzionale che indica la corretta rotazione, ma è sempre bene ricontrollare:

Test di rotazione: prima di avviare completamente il sistema, avviare brevemente il motore per verificare la direzione della girante. Se la rotazione è errata, invertire due fili di alimentazione per cambiare la direzione.

Verificare la presenza di perdite
Una volta avviata la pompa, controllare attentamente il corpo della pompa, i collegamenti delle tubazioni e le guarnizioni per individuare eventuali segni di perdite. Poiché le pompe a trascinamento magnetico sono progettate per essere esenti da perdite, eventuali perdite in questa fase potrebbero indicare problemi con le guarnizioni, le connessioni o danni al guscio di contenimento.

Test di pressione: se necessario, eseguire un test di pressione sul sistema per garantire che tutti i componenti siano sigillati correttamente. I test di pressione sono particolarmente importanti per i sistemi ad alta pressione dove anche piccole perdite possono causare problemi significativi.

Verificare le prestazioni della pompa
Dopo che la pompa ha raggiunto le normali condizioni operative, verificare che funzioni entro i parametri previsti:

Portata: verificare la portata effettiva rispetto alle specifiche di progettazione per garantire che la pompa muova il volume corretto di fluido.

Pressione: misurare la pressione di scarico per assicurarsi che sia allineata alle condizioni di prevalenza (pressione) richieste.

Vibrazioni e rumori: ascolta eventuali rumori o vibrazioni insoliti, che potrebbero indicare disallineamento, cavitazione o altri problemi meccanici.

Monitorare il sistema
Dopo l'avvio, monitorare attentamente le prestazioni della pompa durante le prime ore di funzionamento. Controllare la temperatura della pompa, del motore e dei cuscinetti per garantire che tutto funzioni entro limiti di sicurezza.

Regolazioni: apportare le modifiche necessarie al sistema in base alle prestazioni osservate, come la regolazione della velocità del motore se si utilizza un VFD o l'ottimizzazione delle impostazioni di portata e pressione.

6.3. Verifiche finali e messa in servizio

Finalizzare la calibrazione del sistema
Assicurarsi che tutti i sensori, le valvole di controllo e i sistemi di sicurezza siano adeguatamente calibrati e funzionanti. Configurare allarmi o sistemi di monitoraggio per eventuali anomalie operative come surriscaldamento, vibrazioni eccessive o irregolarità del flusso.

Documentare i dati di installazione e prestazioni
Registra tutti i dettagli rilevanti dell'installazione, come dimensioni dei tubi, impostazioni del motore e parametri di riferimento delle prestazioni. Questa documentazione sarà importante per la futura manutenzione o risoluzione dei problemi.

Controlli di sicurezza
Assicurarsi che siano in atto tutti i protocolli di sicurezza, compresi i sistemi di arresto di emergenza, le valvole limitatrici di pressione e le misure di protezione antincendio. La sicurezza dovrebbe sempre essere una priorità assoluta durante l'installazione e il funzionamento.

7. Funzionamento e manutenzione

Una volta installata con successo la pompa a trascinamento magnetico e completato il processo di avvio, il funzionamento continuo e la manutenzione regolare diventano essenziali per garantirne prestazioni e affidabilità a lungo termine. Questa sezione illustra le migliori pratiche per il funzionamento di una pompa a trascinamento magnetico, le attività di manutenzione preventiva, la risoluzione dei problemi comuni e la sostituzione dei componenti soggetti a usura per mantenere la pompa senza intoppi.

7.1. Migliori pratiche per il funzionamento delle pompe a trascinamento magnetico

Operare entro i parametri di progettazione
Utilizzare sempre la pompa rispettando le specifiche di progettazione relative a portata, pressione, temperatura e velocità del motore. Il funzionamento al di fuori di questi parametri, come il funzionamento a secco della pompa, può causare surriscaldamento, danni al sistema o guasti prematuri.

Parametri di monitoraggio: controllare regolarmente la portata e la pressione della pompa per garantire che funzioni ai livelli desiderati.

Evitare il deadheading: il funzionamento della pompa senza flusso (deheadheading) può causare surriscaldamento e potenziali danni alla pompa. Assicurarsi sempre che vi sia un percorso di flusso sufficiente.

Mantenimento dei livelli dei liquidi
Le pompe a trascinamento magnetico fanno affidamento sul fluido per lubrificare e raffreddare i componenti della pompa, in particolare il motore e i cuscinetti. Assicurarsi che i livelli del fluido del sistema siano mantenuti e che il fluido della pompa non sia a corto di fluido, poiché ciò potrebbe causare funzionamento a secco, surriscaldamento e gravi danni.

Monitoraggio delle condizioni operative
Temperatura: monitorare la temperatura del corpo pompa e del motore. Un aumento della temperatura potrebbe essere un segno di funzionamento improprio, blocco o lubrificazione insufficiente.

Vibrazioni: vibrazioni eccessive possono indicare un problema di allineamento, guasto dei cuscinetti o cavitazione. Controllare regolarmente la presenza di vibrazioni anomale durante il funzionamento.

Rumore: rumori insoliti, come stridore o stridore, possono indicare guasti ai cuscinetti o detriti nella pompa. Se si avvertono strani rumori, fermare immediatamente la pompa per l'ispezione.

Controllo della velocità della pompa
Se la pompa è dotata di un azionamento a frequenza variabile (VFD), regolare la velocità del motore per soddisfare i diversi requisiti di flusso. Controllando la velocità è possibile ottimizzare il consumo energetico, ridurre lo stress meccanico e prolungare la durata della pompa.

Prevenire la cavitazione
La cavitazione si verifica quando la pressione all'interno della pompa scende al di sotto della pressione di vapore del fluido, portando alla formazione di bolle di vapore. Queste bolle possono collassare, causando danni alla girante e al corpo della pompa. Per evitare la cavitazione:
Assicurarsi che la pressione di aspirazione sia sufficiente a mantenere un flusso adeguato.
Evitare di far funzionare la pompa a velocità eccessivamente elevate che potrebbero causare un calo della pressione di aspirazione.
Mantenere le linee di aspirazione pulite e assicurarsi che non vi siano ostruzioni.

7.2. Attività di manutenzione preventiva

Una manutenzione preventiva regolare è essenziale per mantenere efficiente il funzionamento della pompa a trascinamento magnetico ed evitare costose riparazioni o tempi di fermo. Alcuni dei compiti chiave includono:

Ispezione dei componenti della pompa
Magneti: ispezionare regolarmente i magneti per assicurarsi che non siano incrinati o danneggiati. Se viene rilevata smagnetizzazione o danno fisico, sostituire immediatamente i magneti per mantenere prestazioni ottimali.

Guscio di contenimento: controllare che il guscio di contenimento non presenti segni di usura, crepe o corrosione. Questa parte è fondamentale per il funzionamento senza perdite della pompa, pertanto eventuali danni devono essere risolti tempestivamente.

Cuscinetti: ispezionare i cuscinetti per usura e lubrificazione. Se la pompa utilizza un sistema di lubrificazione dei cuscinetti, assicurarsi che il lubrificante sia fresco e riempito al livello consigliato.

Girante e rotore: ispezionare la girante per individuare eventuali segni di usura, crepe o danni. Una girante danneggiata può ridurre l'efficienza e causare cavitazione.

Manutenzione della lubrificazione
Cuscinetti: per le pompe con cuscinetti esterni, verificare che i livelli di lubrificazione siano adeguati e riapplicare il lubrificante come raccomandato dal produttore. Una lubrificazione insufficiente può causare usura e guasti dei cuscinetti.

Accoppiamento magnetico: nelle pompe con accoppiamenti magnetici, assicurarsi che l'accoppiamento sia ben lubrificato, se applicabile. La mancanza di lubrificazione può causare attrito, che ridurrà la durata della pompa.

Pulizia della pompa
Con il passare del tempo, detriti e solidi possono accumularsi all'interno della pompa, soprattutto se il fluido pompato è contaminato da particelle. Pulire regolarmente le parti interne della pompa per rimuovere eventuali accumuli che potrebbero interferire con il suo funzionamento.

Smontare e pulire: smontare periodicamente la pompa per pulire i componenti interni, inclusi il rotore, i magneti e la girante. Utilizzare detergenti compatibili per evitare corrosione o danni.

Linee di aspirazione e scarico: pulire e ispezionare le linee di aspirazione e scarico per individuare eventuali ostruzioni o accumuli di detriti. Garantire il libero flusso nei tubi aiuta a mantenere l’efficienza.

Verificare la presenza di perdite
Anche se le pompe a trascinamento magnetico sono progettate per essere esenti da perdite, è essenziale ispezionare regolarmente l'involucro, il guscio di contenimento e le connessioni per individuare eventuali segni di perdite, in particolare all'avvio o all'arresto della pompa. Le perdite possono indicare un problema con il guscio di contenimento, le guarnizioni o altri componenti.

Lavaggio del sistema
Lavare regolarmente il sistema per rimuovere eventuali sedimenti o contaminanti che potrebbero essere entrati durante il funzionamento. Ciò può aiutare a mantenere l’efficienza della pompa e prevenire l’ostruzione dei passaggi interni.

7.3. Risoluzione dei problemi comuni

Anche con una manutenzione regolare, possono sorgere problemi con le pompe a trascinamento magnetico. Ecco alcuni problemi comuni e le relative potenziali soluzioni:

La pompa non si avvia o non si arresta
Causa: problemi elettrici, come un interruttore automatico scattato, collegamenti errati del motore o cablaggio difettoso.

Soluzione: controllare i collegamenti elettrici, verificare che il motore sia cablato correttamente e ispezionare l'interruttore automatico. Se si utilizza un VFD, assicurarsi che le impostazioni dell'unità siano configurate correttamente.

Portata ridotta o bassa pressione
Causa: blocco nella linea di aspirazione o di scarico, girante ostruita o impostazioni errate della velocità della pompa.

Soluzione: ispezionare le linee di aspirazione e di scarico per eventuali ostruzioni. Pulire la girante e assicurarsi che la pompa funzioni alla velocità corretta. Verificare la presenza di perdite d'aria nelle tubazioni o di adescamento insufficiente.

Vibrazioni o rumore eccessivi
Causa: disallineamento, cuscinetti danneggiati, cavitazione o girante usurata.

Soluzione: controllare l'allineamento del motore e dell'albero della pompa. Ispezionare i cuscinetti e sostituirli se necessario. Ridurre la velocità della pompa per evitare la cavitazione e sostituire eventuali giranti danneggiate.

Surriscaldamento
Causa: funzionamento a secco, alimentazione di fluido insufficiente o carico eccessivo del motore.

Soluzione: assicurarsi che la pompa sia completamente adescata e che l'alimentazione del fluido sia coerente. Controllare il carico del motore e regolarlo se necessario. Inoltre, garantire un raffreddamento e una lubrificazione adeguati del motore e dei cuscinetti.

Perdite
Causa: guscio di contenimento danneggiato, magneti usurati o guarnizioni difettose.

Soluzione: ispezionare il guscio di contenimento e sostituirlo se rotto o danneggiato. Controllare l'integrità dei magneti e sostituirli se smagnetizzati o danneggiati.

7.4. Sostituzione dei componenti soggetti ad usura

Nel corso del tempo, alcuni componenti di una pompa a trascinamento magnetico si usurano e devono essere sostituiti. Le parti comuni che richiedono una sostituzione periodica includono:

Magneti
I magneti possono perdere la loro forza nel tempo o danneggiarsi a causa delle alte temperature o degli impatti esterni. Se si nota una diminuzione delle prestazioni della pompa, ispezionare i magneti per individuare eventuali crepe o segni di smagnetizzazione. Sostituiscili con nuovi magneti di alta qualità.

Cuscinetti
I cuscinetti sono soggetti ad usura a causa dell'attrito. Una lubrificazione regolare aiuta a prolungarne la durata, ma alla fine dovranno essere sostituiti. Se i cuscinetti mostrano segni di danneggiamento o usura eccessiva (ad esempio rotazione irregolare, rumore o vibrazioni), devono essere sostituiti.

Girante
Le giranti sono esposte al fluido di pompaggio e possono usurarsi a causa di erosione, corrosione o cavitazione. Se la girante è rotta o usurata, può influire sulle prestazioni della pompa, causando una riduzione del flusso e dell'efficienza. Sostituire sempre la girante quando mostra segni di usura o danni significativi.

Guarnizioni e Guarnizioni
Nel corso del tempo, le guarnizioni e le guarnizioni potrebbero deteriorarsi a causa dell'esposizione chimica o del ciclo termico. Se vengono rilevate perdite, ispezionare e sostituire le guarnizioni e le guarnizioni.
